光伏板自潔凈劑產(chǎn)品規(guī)格及使用說(shuō)明

納米高效光伏板自潔凈劑是幾何智慧城市科技（廣州）有限公司與華南理工大學(xué)產(chǎn)學(xué)研合作聯(lián)合研發(fā)的一種專(zhuān)門(mén)用于光伏電站組件表面的納米材料。其具有自潔抗污功能，能減少灰塵及各種污染物在光伏組件的玻璃表面的附著力；同時(shí)通過(guò)材料的光催化功能對(duì)組件表面的有機(jī)物進(jìn)行轉(zhuǎn)化、分解，減少污染物在組件表面的黏附力。

針對(duì)光伏電站的不同安裝環(huán)境所帶來(lái)的不同污染物種類(lèi)，我們創(chuàng)新性的針對(duì)不同污染物對(duì)自潔凈材料配方進(jìn)行了調(diào)試優(yōu)化，使得自潔凈材料對(duì)各種污染物均達(dá)到了很好的自潔抗污效果。目前已經(jīng)有了10種成熟的配方，分別針對(duì)普通粉塵、鐵屑、木屑、紙屑、鳥(niǎo)糞、有機(jī)聚合物、海水鹽霧、積雪、高海拔地區(qū)專(zhuān)用、沙漠地區(qū)專(zhuān)用這10種污染環(huán)境。納米高效光伏板自潔凈劑已于2022年完成專(zhuān)家鑒定與成果備案。材料性能處于國(guó)際先進(jìn)水平。

技術(shù)規(guī)范

1、產(chǎn)品要求

納米高效光伏板自潔凈劑（產(chǎn)品編號(hào)：W-GCST001）是幾何智慧城市科技（廣州）有限公司自主研發(fā)的一款基于納米技術(shù)的水性自清潔材料，具有優(yōu)異的防塵、防污、抗靜電和耐候性等特點(diǎn)，主要為光伏玻璃的表面污染問(wèn)題提供解決方案。部分重要數(shù)據(jù)可提供CMA資質(zhì)第三方檢測(cè)報(bào)告。

2、技術(shù)指標(biāo)

1.優(yōu)異的防塵防污抗靜電性能；

2.常溫速干，采用刷涂或噴槍噴涂施工工藝；

3.膜層具有優(yōu)異的耐高溫、耐人工老化性能；

3、涂層工藝

操作規(guī)范：佩戴安全頭盔、安全繩，規(guī)范安全操作；

檢測(cè)產(chǎn)品包裝是否污染泄露，如果被污染停止使用：打開(kāi)后查看顏色是否是透明液體或包裝圖片一致的顏色，若出現(xiàn)少許白色沉淀等現(xiàn)象，攪拌均勻即可使用，若出現(xiàn)大范圍變色現(xiàn)象，應(yīng)停止使用；

使用前請(qǐng)先清理光伏玻璃基材表面的污染物，以便涂料更好地附著；

采用刷涂法施工，沾取涂料，均勻涂抹，以光伏玻璃表面形成均勻膜層為基準(zhǔn)，刷子推薦使用可伸縮的海綿刷；

施涂完成后，需常溫固化8-16h；

施工溫度：推薦常溫施工，避免陰濕天氣或雨天施工。

4、施工要求

1、涂層施工前，需要清除光伏板（或光伏玻璃）表面的污染物，并確保涂覆基層表面的潔凈；

2、對(duì)光伏板表面粘附鐵銹、油污等情況，需采用合適的清潔劑進(jìn)行徹底清潔，確保平整玻璃表面裸露；

3、涂層施工前，必須對(duì)所涂刷設(shè)施的周?chē)蛳虏坎恍枰克⒋送苛系脑O(shè)施，施以一定的保護(hù)措施，如鋪墊、包裹等，防止涂料四濺；

4、高度超過(guò)2米以上的部分進(jìn)行涂層施工，高空作業(yè)時(shí)要系上安全帶，做好安全防護(hù)措施；

5、涂層后達(dá)到表面平整、均勻、無(wú)流掛、無(wú)起泡、無(wú)針孔的效果；

6、實(shí)施單位對(duì)涂層質(zhì)量、文明施工等進(jìn)行嚴(yán)格巡檢與驗(yàn)收；

7、保留對(duì)應(yīng)的照片記錄資料，包括但不限于涂層前后對(duì)比照片、涂層工作主要環(huán)節(jié)記錄照片等。

自清潔材料輥涂施工和注意事項(xiàng)

??

一、工具準(zhǔn)備

（1）裝料盒

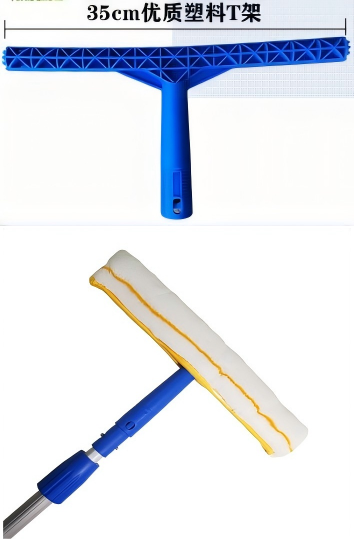

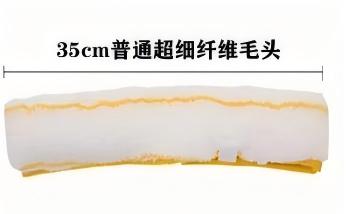

（2）輥筒（纖維毛頭、T 型套桿），一般一人配置 3 個(gè)纖維毛頭，一換一洗 一備用。

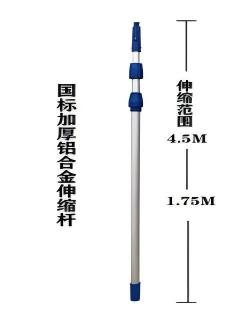

（3）伸縮桿（可根據(jù)需要購(gòu)買(mǎi)加長(zhǎng)桿）

二、清洗

簡(jiǎn)易輥涂清洗方法：

（1）根據(jù)污染，選用合適環(huán)保清洗劑，根據(jù)清洗劑要求，適當(dāng)稀釋。

（2）先用水將光伏板潤(rùn)濕，然后用輥筒將清洗劑輥涂上光伏板，與污染充 分接觸，反應(yīng) 10~30 分鐘。

（3）將清洗劑沖洗干凈，并用干凈拖把徹底清洗干凈板上污染。 清洗機(jī)清洗方法：

• 根據(jù)污染，選用合適環(huán)保清洗劑，根據(jù)清洗劑要求，適當(dāng)稀釋。

• 現(xiàn)場(chǎng)污染一般的，先用水將光伏板潤(rùn)濕，將類(lèi)似洗潔精等清洗劑撒上 光伏板，等待 5~ 10 分鐘，然后清洗機(jī)走二遍，完成清洗后，檢查清洗劑是 否沖干凈，再用清洗沖洗。

• 現(xiàn)場(chǎng)污染嚴(yán)重的，先用水將光伏板潤(rùn)濕，將專(zhuān)用的污染清洗劑用輥筒

• 清洗程度檢測(cè)方法：用干凈柔軟紙巾稍微用力擦拭，紙巾表面無(wú)明顯污漬，即為 清洗干凈。

三、涂層

（1）材料存放：常溫陰涼密閉保存，避免陽(yáng)光直射。

（2）倒料：倒料不宜過(guò)多，推薦倒入五分之一至四分之一框的料，避免液體揮發(fā)造成浪費(fèi)涂料。

（3）輥涂操作：

• 蘸料時(shí)，T 型套桿換上干凈干燥纖維毛頭（不能和清洗用的纖維毛頭混用）， 輥筒浸入涂料中不可太深，以免涂料滲入 T 型套桿軸中；

• 蘸料不宜過(guò)多，提起輥筒，輕輕在料框刮下多余的料，以輥筒提起料不自然 下落為準(zhǔn)，以避免輥涂不均勻，也不宜過(guò)少，避免輥涂在玻璃上的料過(guò)少，影響 使用壽命；

• 輥涂時(shí)，為了保持長(zhǎng)時(shí)間的布料均勻，應(yīng)注意不要過(guò)度用力壓輥，輕輕輥涂即可，也不要將輥筒上的涂料全部輥盡再蘸涂料，以一次輥涂表面濕潤(rùn)為準(zhǔn)，一 次輥涂控制輥涂面積約 6~8 平方米，然后再次蘸料；

• 建議使用 M 型輥涂，以避免輥涂不均勻。

（4）施工條件：

• 施工要求環(huán)境溫度高于 5℃,光伏板上溫度不得低于 0℃,不得高于 50℃, 環(huán)境濕度低于 85%，以保證成膜良好。如果光伏板上溫度高于 40℃時(shí),應(yīng)適度減輕輥涂力度，加快輥涂速度；

• 施工時(shí)需考慮天氣因素，在涂刷涂料前，必須清洗干凈光伏板，且表面完全干燥， 無(wú)水；

• 涂刷后，2 小時(shí)不能沾碰雨水，推薦選擇 24 小時(shí)不下雨的天氣，讓涂層完全固化，形成致密涂層。

(5)注意事項(xiàng)：

• 下雨天不能施工，以確?；鶎痈稍?，涂刷后漆膜才能不被雨水稀釋或沖壞。

• 不可用手或拖把用力干搓膜層，否則會(huì)破壞膜層結(jié)構(gòu)。

• 輥涂涂不上情況：光伏板表面鍍減反射膜或增透膜，且是油性膜，涂層涂不上去；光伏板表面未洗干凈，表面有油污，表現(xiàn)為一大塊區(qū)域涂不上去

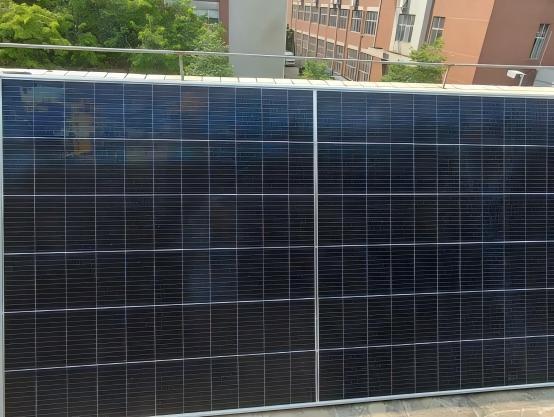

圖1涂層涂不上類(lèi)型 1 斑點(diǎn)較多

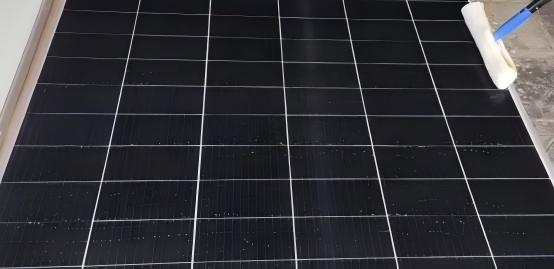

圖 2 涂層涂不上類(lèi)型 1 斑點(diǎn)較多

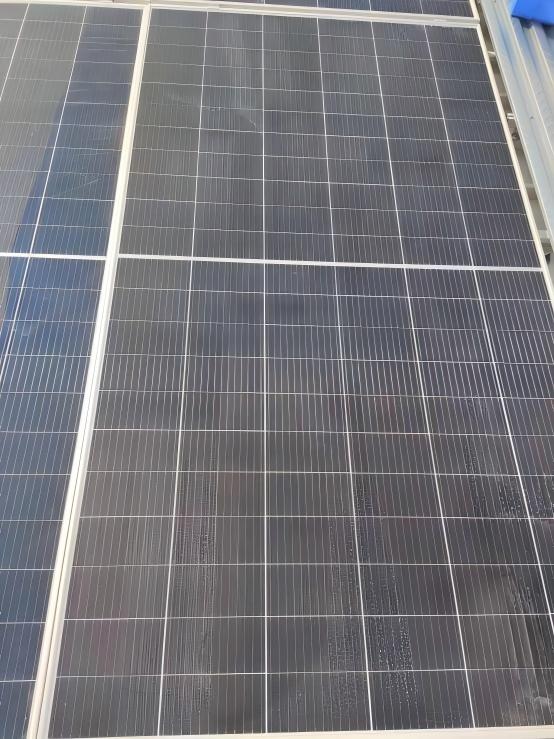

圖 3 涂層涂不上類(lèi)型 2 涂上去一部分

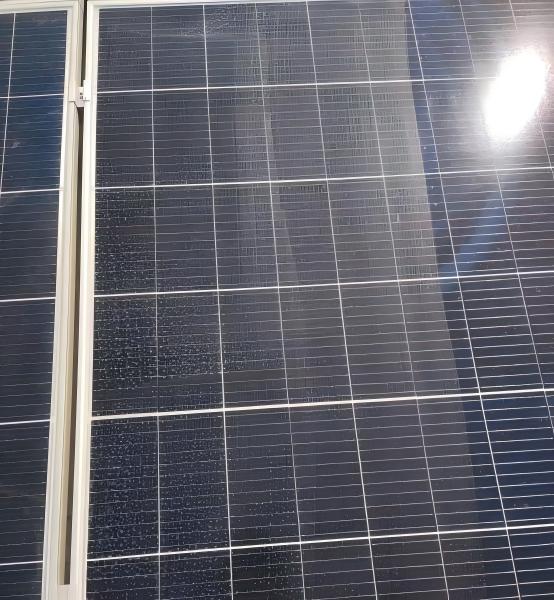

圖 4 涂層涂不上類(lèi)型 3 縮聚成水珠

??
